汽车轮罩回弹形变检测应用案例

亟待解决问题

本次客户要解决的问题是汽车轮罩的冲压回弹问题。

回弹是板材冲压形成过程的重要缺陷之一，严重影响着冲压件的成形质量和尺寸精度，是制造过程中很难有效克服的产品缺陷。

轮罩的回弹发生的形变是传统的检测方法无法检测出来的，从而无法对产品进行修正。​

解决方案

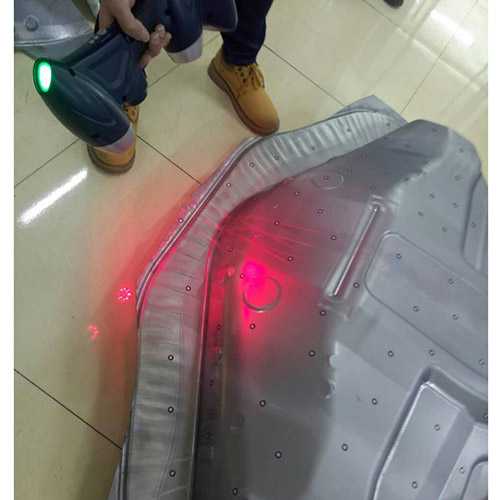

Step1.使用全局摄像测量系统，获取轮罩的空间定位点；

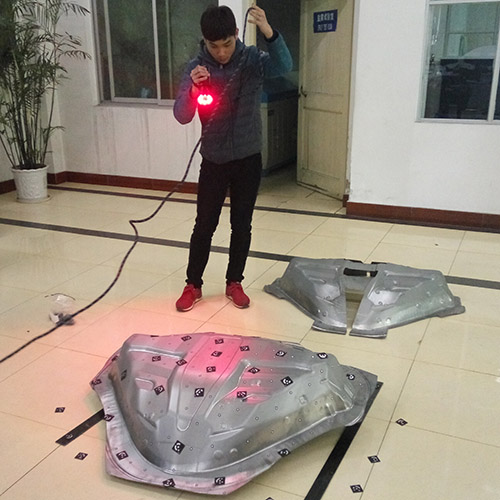

Step2.搭配手持式激光三维扫描仪进行三维数据的获取；
Step3.扫描的三维数据与轮罩的数模进行3D比较，误差分析；
Step4.修正轮罩的偏差，提高产品的质量。

采用设备：

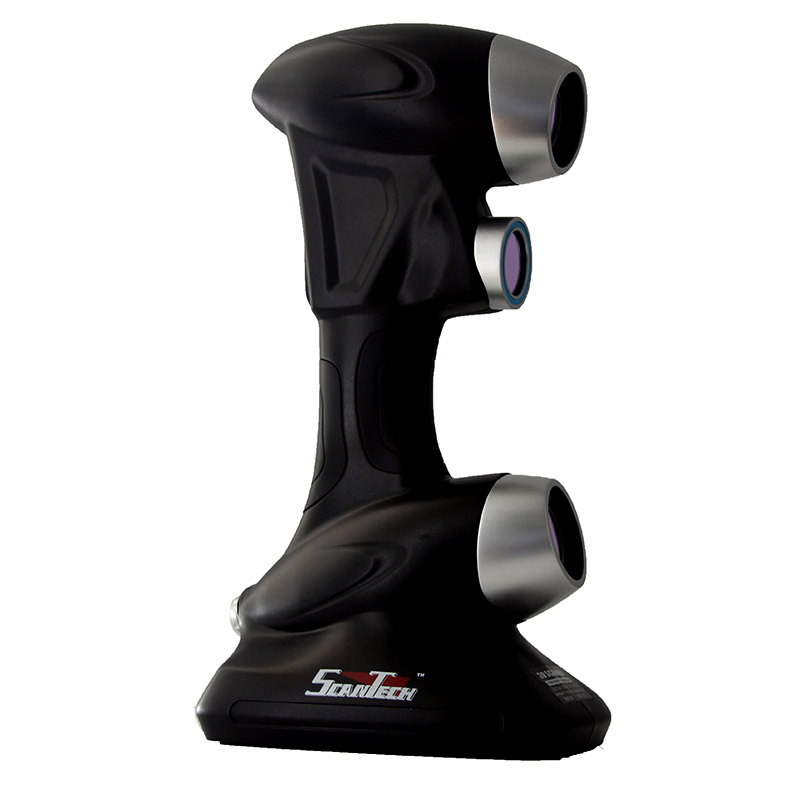

1,HSCAN331​

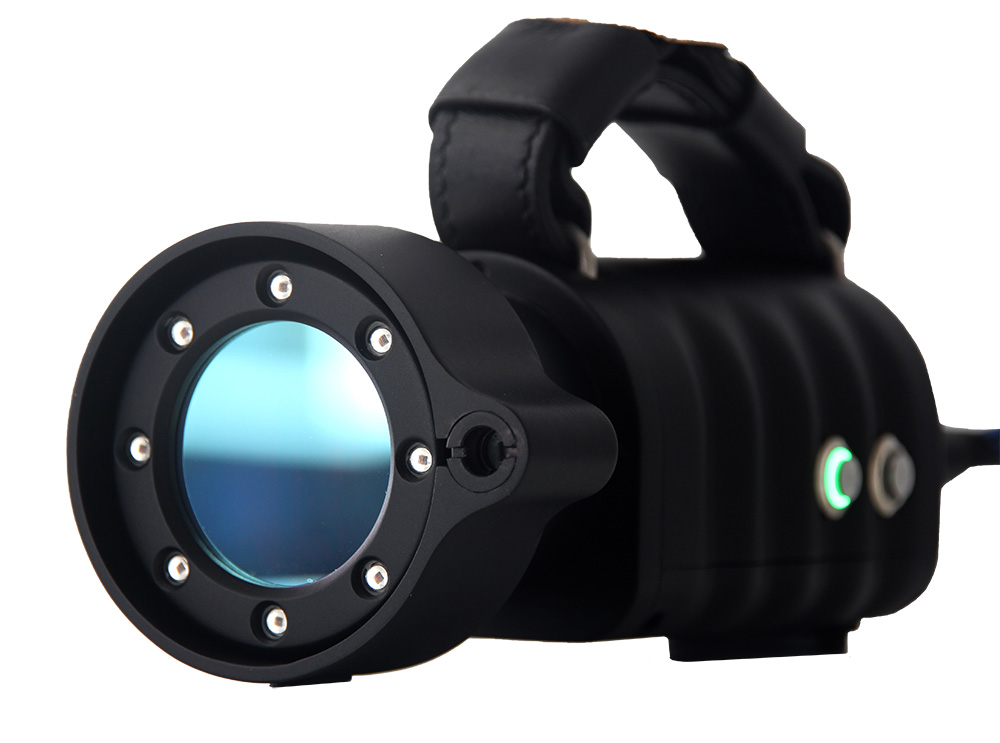

2,全局摄影测量系统​

作业流程

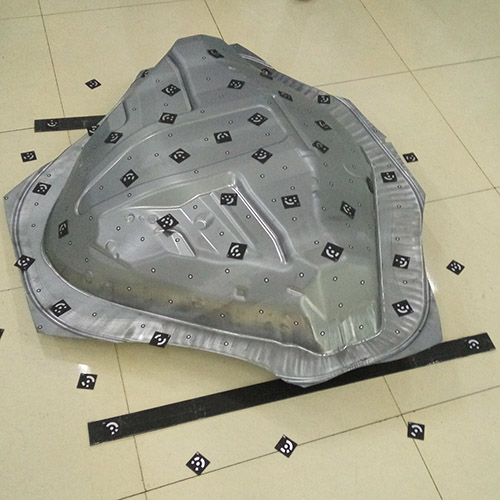

贴标记点用时5分钟​

全局摄影测量系统用时5分钟​

扫描时间10分钟​

数据处理：

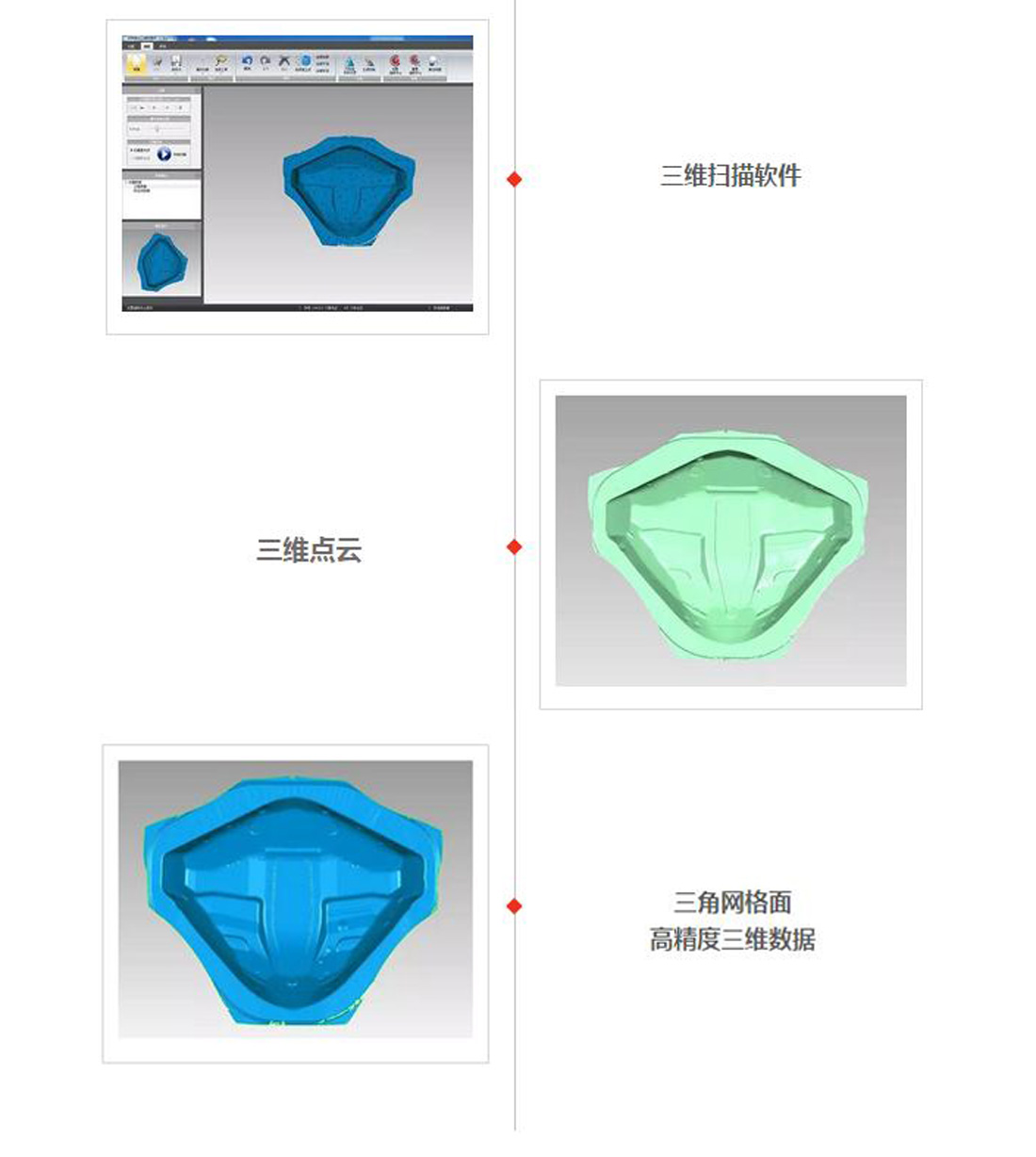

扫描获取三维数据​

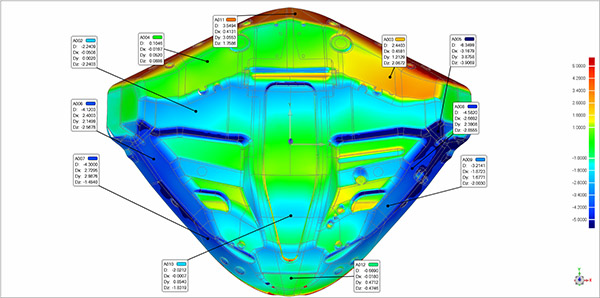

数模检测比对结果​

小结：

HSCAN331可以在20分钟内扫描出整个汽车轮罩外形，相比传统的三维扫描仪，HSCAN手持式三维扫描仪的适应能力更强，灵活高效，不受环境的影响，无须喷粉扫描，与此同时还具有超高的测量精度，大大较少了过去尺寸偏差检测的时间、精力、成本，实实在在地为客户提供高效率、高水准的技术支持。​
