Moldex3D平坦度量测 快速评估产品关键变形量
发布时间:2021-02-19 17:06:19

步骤1 开始量测

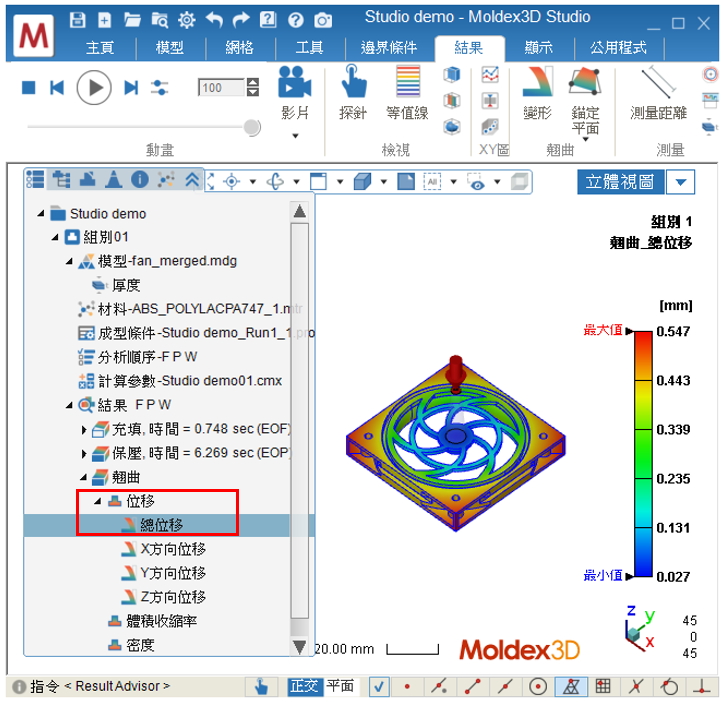

完成翘曲分析,或开启一个有翘曲结果的项目,点击项目树上的总位移结果项。





步骤2 指定欲量测平坦度的平面

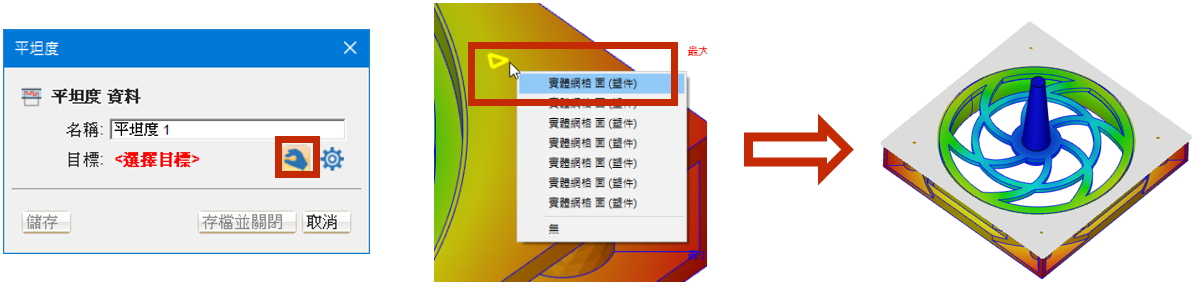

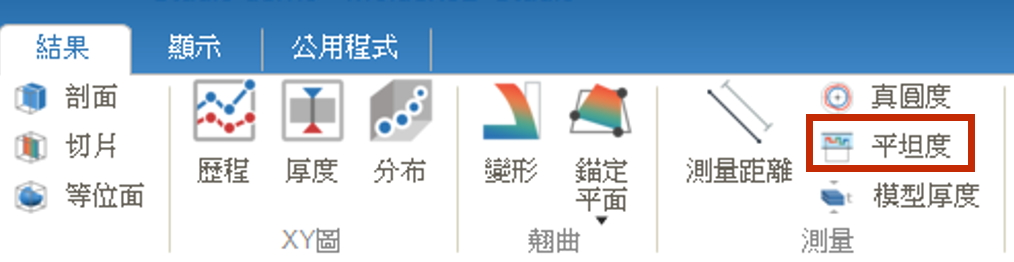

点击结果页签的平坦度按钮,并在弹出窗口指定量测的名称。选择模型上欲量测平坦度之平面上的网格,程序会依据选取的网格去定义量测平面。点击选取  重新指定量测目标。若还要新增其他量测项目则点击储存;若要结束量测功能则点选存盘并关闭

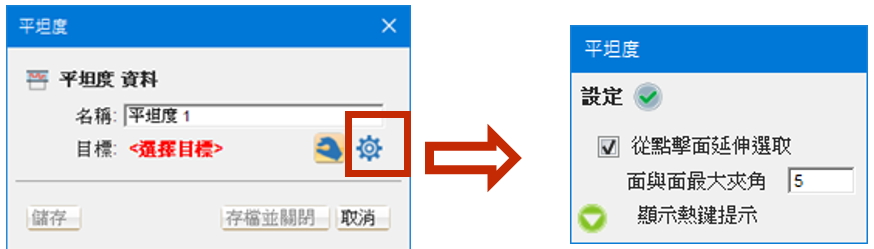

注:使用者可以点设定  按钮(在选取功能旁)更改点击面延伸选取的角度。





步骤显示平坦度量测结果

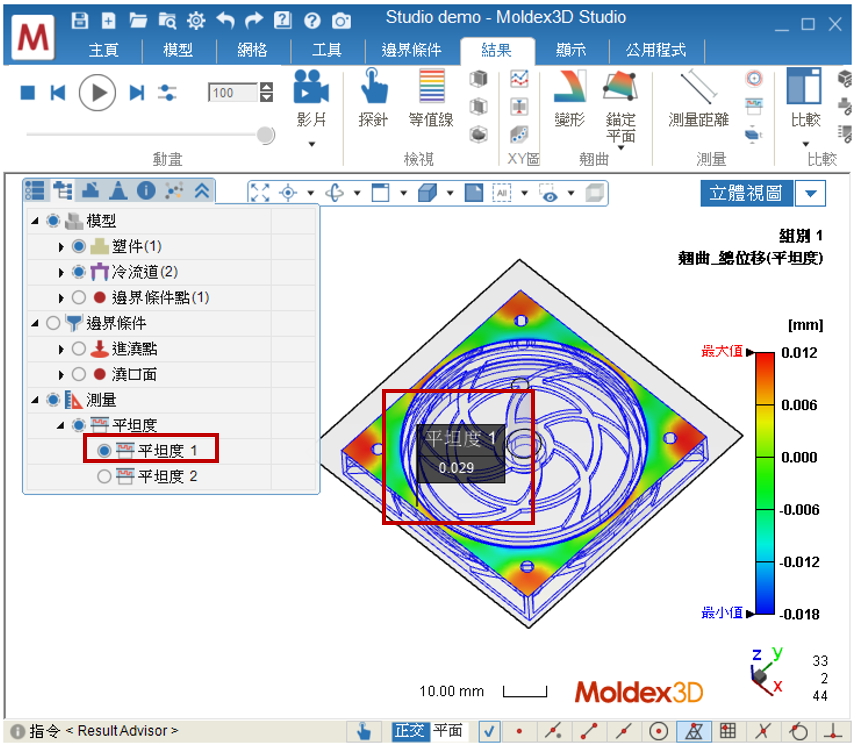

用户可以在模型树上透过量测名称设定显示平坦度量测结果,显示画面除了标示平坦度量测值外,还会显示量测的参考平面(平坦度只会在总位移结果中显示,且画面中一次只会显示一个量测;当选取其他量测时,前一个量测结果会被关闭)。

:平坦度只计算基准面上的垂直方向位移。





步骤4 和其他功能合并使用

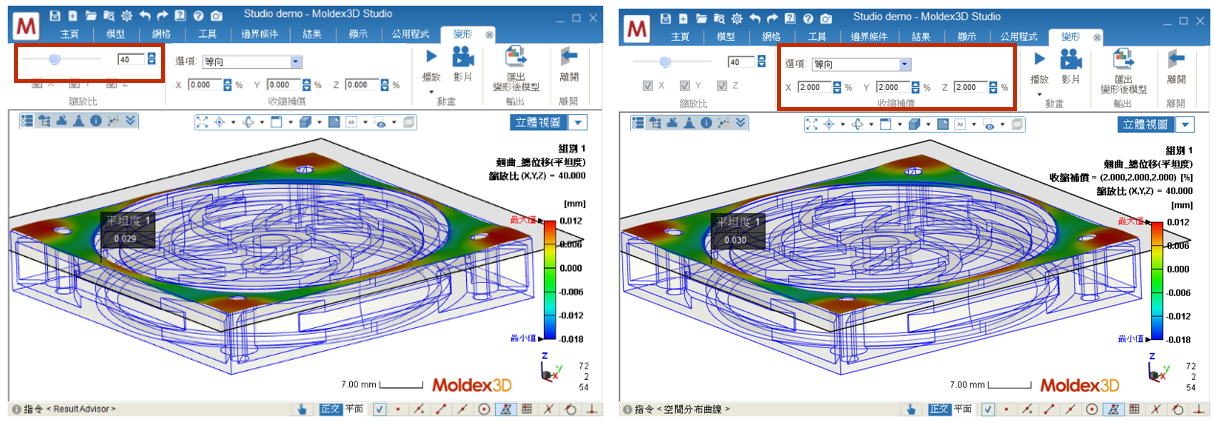

变形/收缩补偿 (Warpage/Compensation)在显示平坦度量测结果时,点击结果页签上的变形功能,平坦度结果会根据使用者设定的变形缩放比一起缩放;使用收缩补偿功能时也一样。

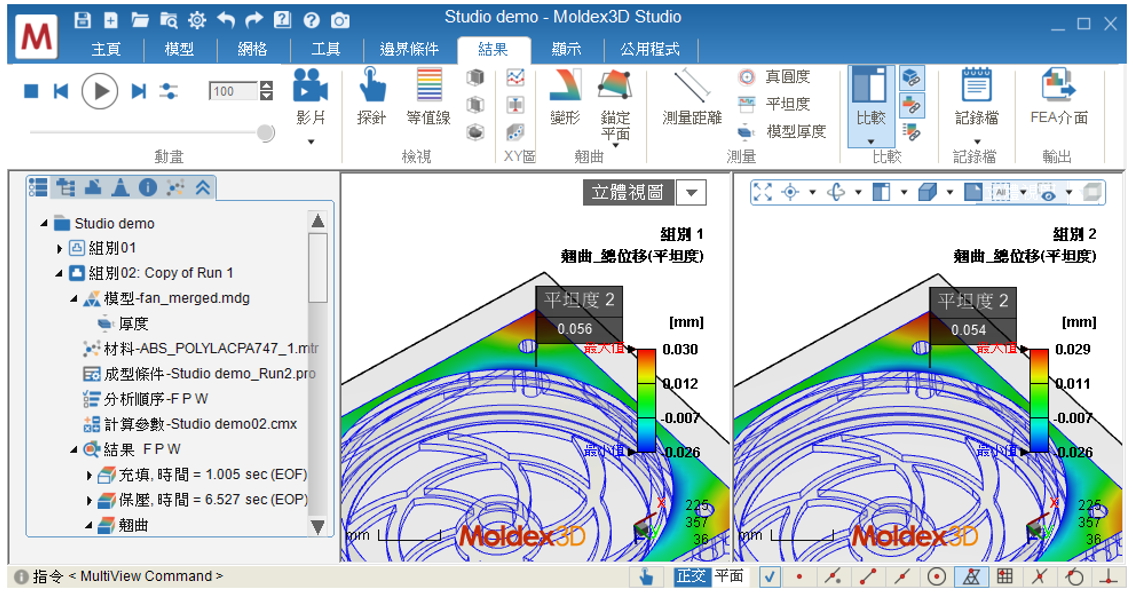

比较(Compare)如果项目中有多个组别共享同一个网格档时,平坦度量测会自动代入其他组别,用户可以在开启比较功能时,观察不同组别的平坦度量测结果。
