FreeScan UE模具行业应用优势

在工业模具领域，对于精度以及模具制作周期的时间要求较高，

使用FreeScan UE主要有以下应用优势：

• 高精度和重复的稳定精度，在工业模具的应用中，精度是非常重要的一项内容，例如汽车相关产品的生产模具，模具出现偏差将导致一系列蝴蝶效应。

2）扫描速度快，工业模具往往会碰到体积较大的情况，510 mm×520 mm 的扫描幅面以及1,020,000 点/秒的扫描速度（FreeScan UE11 ），快速获取大型模具的完整数据。

3）材质适应性广，工业模具中经常会使用金属类材质，高亮反光，FreeScan UE采用蓝色激光，能够不喷粉直接扫描，高效准确获取数据。

FreeScan UE模具行业案例（部分）

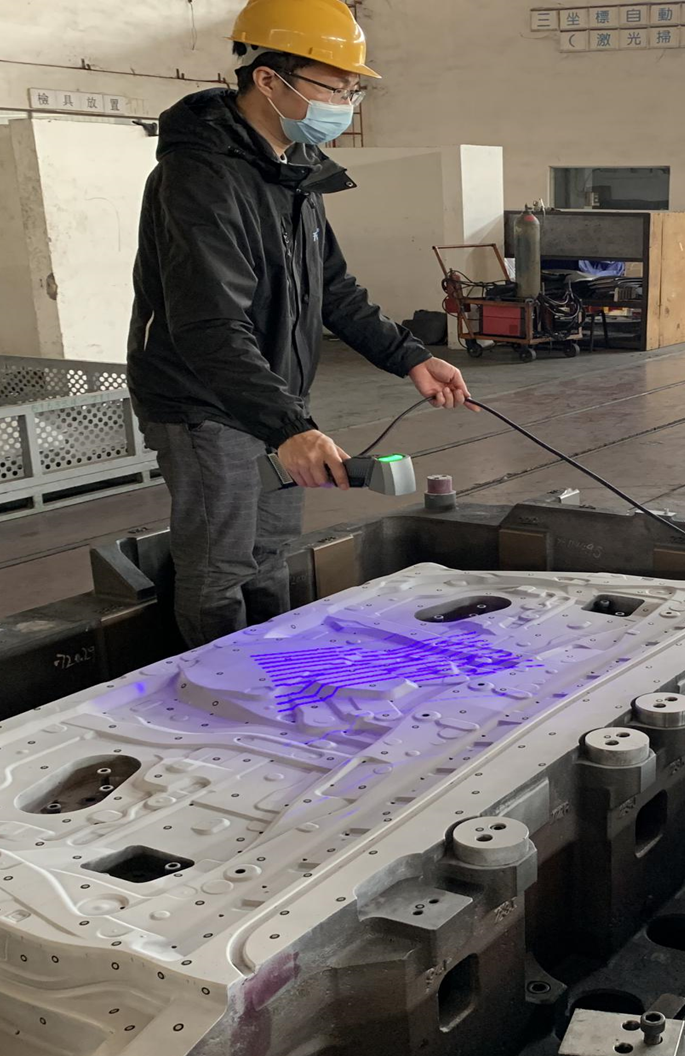

模具检测——高精度，获取完整准确三维检测数据

当模具完成加工后，需要进行模具的检测，以检验模具是否合格，传统的人工测量存在误差，三坐标检测则耗时较久且受曲面形状以及样品材质限制。

FreeScan UE能够快速完整地获取模具的三维数据，并在检测软件中与设计数据对齐，即可快速得到模具的检测结果。同时，模具不合格之处，有完整的三维数据进行校正支持。

汽车行业模具

• 510 mm×520 mm 的扫描幅面

• 1,020,000 点/秒的扫描速度（FreeScan UE11 ）

• 10分钟完成扫描

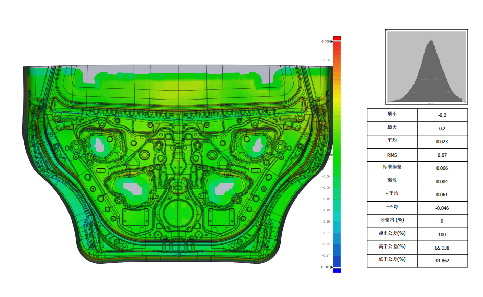

• 色谱图显示检测结果，重点点位数值一目了然。

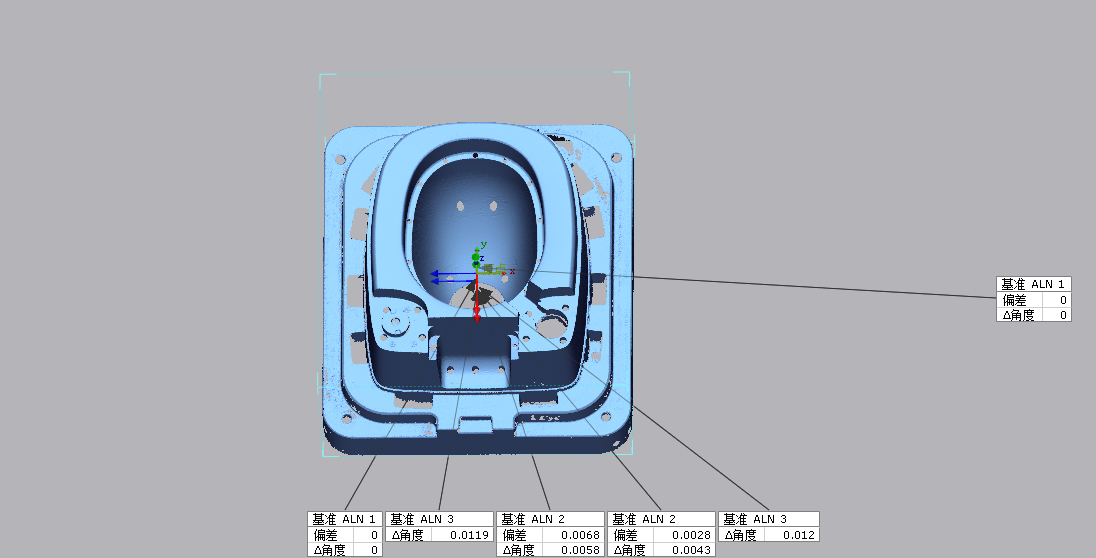

模具逆向——快速扫描，进行模具快速逆向设计

在模具领域，经常会遇到直接通过实物进行模具设计的情况，在此情况下，得到完整的三维数据能够事半功倍，传统方式下，通过手工测量，一点点在软件中还原三维数据，这种方式效率低下，且误差较大。

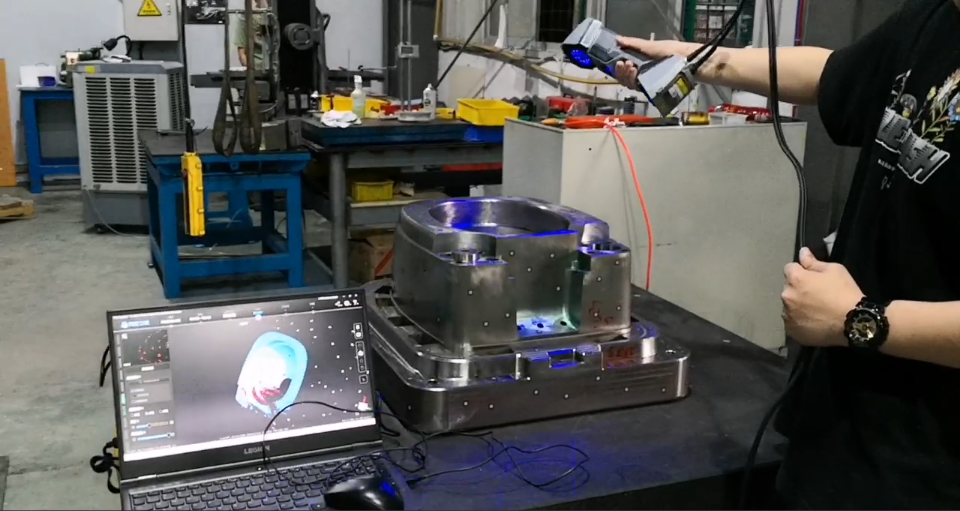

FreeScan UE快速扫描实物三维数据，导入设计软件，在此过程中，形状、尺寸皆已获得，只需逆向获得CAD数据，进行模具的制作即可。
