​LASERTEC 75 Shape

返回列表

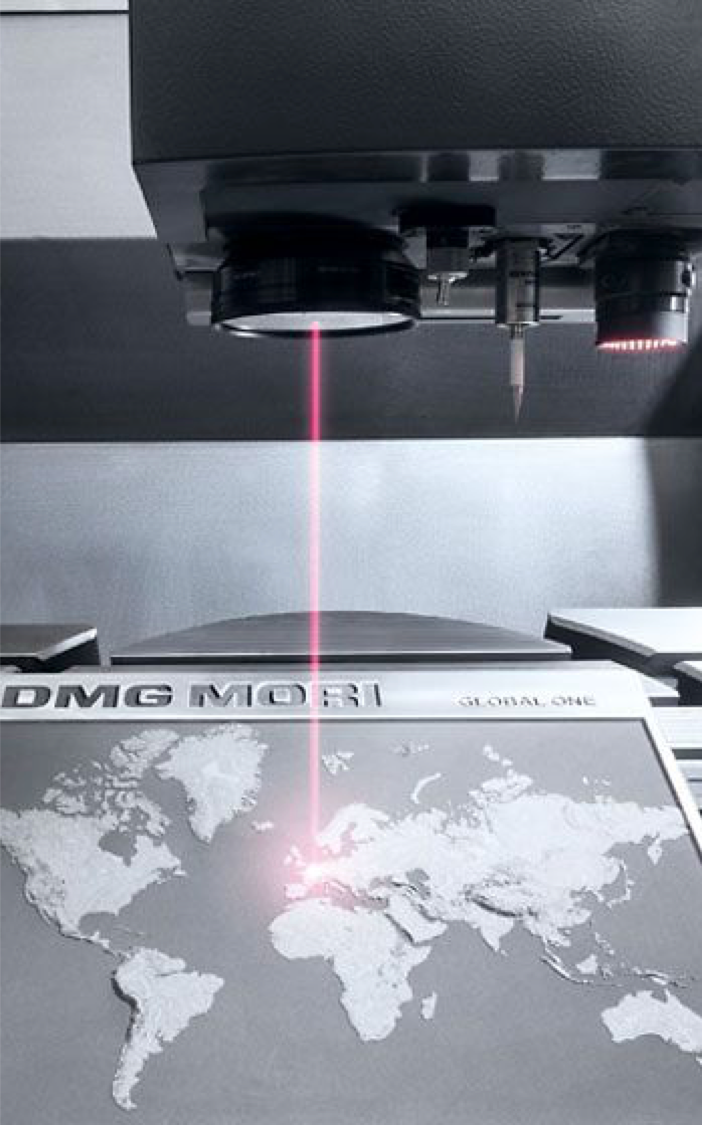

产品介绍:DMG MORI 五轴激光咬花设备 LASERTEC Shape系列机床为注塑模、挤压模、刻字和其他雕刻加工几何定义的纹理、精细轮廓和镂空型腔,质量高且无刀具磨损。 LASEROFT 3D​ 纹理伴随用户从创建灰度位图直至纹理成品件,通过使用标准化的软件工具将纹理投影到自由曲面上。 5轴激光加工程序是自动生成的,即使是大的可见表面也没有过渡的“修补”,对重复的3D自由曲面进行平行轮廓的激光整形,这开辟了无限的设计可能性,并且保证了单个表面结构的可重复性实施。
Details
详情说明
产品详情

​LASERTEC 75 Shape

一台高精度机床拥有高重复精度的5轴加工能力,激光纹理和激光除漆加工能力

X 轴最大行程

Y 轴最大行程

Z 轴最大行程

最大工作台承重

工作台直径

750 mm

650 mm

560 mm

600 kg

650 mm







注塑模的自由曲面上的个性化和高难度3D纹理

- 高重复精度和高轮廓精度

- 多种激光器,满足不同应用要求

- 优异的轮廓锐度和重现性

- 环保地加工表面纹理







成熟可靠的monoBLOCK结构,激光烧蚀和表面纹理加工

- 现代化的激光器、扫描器和软件,扫描速度达4 m/s,更高纹理加工性能

- 带数控回转摆动工作台,工件尺寸达ø 840 mm和520 mm / 1,000 kg)

- 高稳定性和高长期精度,冷却的驱动,所有轴均配直接测量系统









集成的数字化工艺链: 从构思到纹理再到带纹理的最终注塑模

- 负片效果的LASERSOFT 3D纹理:从灰度点图到最终带纹理的工件

- 即使较大曝光面,也无过渡“补丁”,无限制的个性化纹理设计







DMG MORI的CELOS配21.5" ERGOline和SIEMENS 840D solutionline

- CELOS控制系统全面兼容工业4.0
